Kā galvenais process elektronisko iekārtu ražošanā, komponentu lodēšana būtiski ietekmē PCBA efektivitāti un apstrādes kvalitāti.
THR metināšanas processprasa tikai vienu soli.
Salīdzinot ar tradicionālo viļņu lodēšanu vai selektīvo viļņu lodēšanu,THR (caur-the-Flow) lodēšanas procesam ir nepieciešams tikai viens atkārtotas plūsmas lodēšanas posms, lai pabeigtu PCB komponentu montāžu, kā rezultātā palielinās ražošanas efektivitāte. Turklāt lodēšanas pastas augstā -temperatūras kušana lodēšanas procesa laikārada mazāku termošoku PCB platei. Tāpēc THR lodēšanas process ir kļuvis par progresīvu tehnisko risinājumu PCBA ražotājiem, lai samazinātu ražošanas izmaksas un uzlabotu produktu kvalitāti.

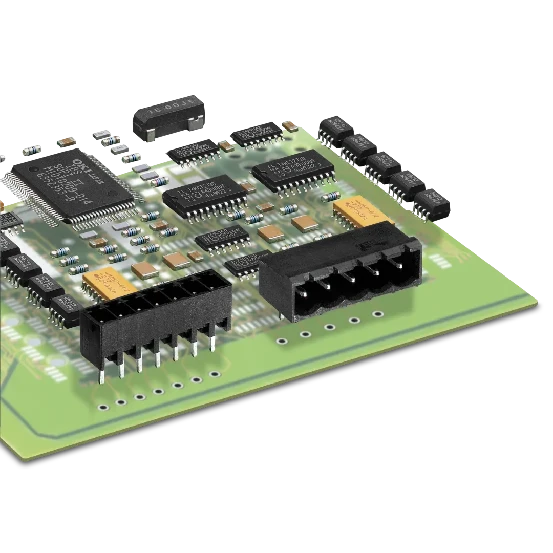

PCB savienotāji, kas atbalsta THR lodēšanas procesu
Phoenix Contact tagad piedāvāpilns PCB fiksēto un pievienojamo savienotāju klāsts, lai atbilstu THR lodēšanas procesu prasībām, palīdzot uzlabot efektivitāti un optimizēt kvalitāti visā elektronisko iekārtu ražošanas procesā.
Fiksēti savienotāji, kas atbalsta THR tehnoloģiju
PTSM
MKDS 1
MKDS 1,5
SPT 1,5
SPTA
Produkta parametri
|
Savienojamības tehnoloģija |
Skrūves savienojums un cauru{0}}atsperes savienojums |
|
Elektroinstalācijas stieples diametrs |
0,5–2,5 mm² |
|
Nominālā strāva |
Maksimums 24A |
|
Nominālais spriegums |
līdz 400 V |
|
Dūrienu atstatums |
2,5–5,08 mm |
|
Metināšanas tapas garums |
Pieejams 2,6 / 2,0 / 1,4 mm. |

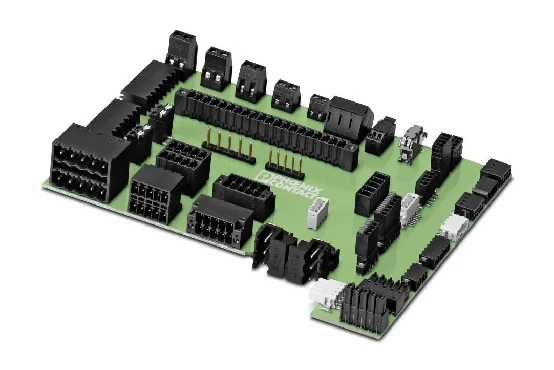

Pieslēdzama savienotāja pamatne, kas atbalsta THR procesu
PTSM 0,5
DMCV 1,5
CCV 2,5
PCV 4
PC 6
Produkta parametri
|
Elektroinstalācijas stieples diametrs |
0,5-6 mm² |
|
Nominālā strāva |
Maksimums 41A |
|
Nominālais spriegums |
Līdz 1000V |
|
Dūrienu atstatums |
2,5–7,62 mm |
|
Metināšanas tapas garums |
Pieejams 2,6 / 2,0 / 1,4 mm. |
Lai gan THR lodēšanas tehnoloģija piedāvā daudzas priekšrocības savienotāju montāžā, tās augstāka krāsns temperatūra un automatizētās montāžas metodes izvirza arī stingrākas prasības savienotāju augstai{0}}temperatūras izturībai un konstrukcijai.
Spēcīgāki karstumizturīgi{0} plastmasas materiāli
Phoenix Contact caurumi-caurumu reflow lodēšanas savienotāji ir izgatavoti no augstas veiktspējas LCP plastmasas materiāla, kas nodrošina, ka plastmasas apvalks nekust THR lodēšanas procesa siltuma ietekmē pie krāsns temperatūras 265 grādi 5–10 sekundes.
Optimizēts izstrādājuma korpusa dizains
Savienotāja augšējais iesūkšanas laukums ir palielināts, lai to varētu ātri pacelt- un novietot ar vakuuma patronu. Lodēšanas tapas zonā atstarpe starp izolatoru un lodēšanas tapu ir optimizēta, lai novērstu lodēšanas pastas saķeri.
Iepakojums pielāgots automatizētai montāžai
Phoenix Contact THR savienotāji piedāvā gan lentes, gan paplātes iepakošanas iespējas, nodrošinot efektīvu iepakošanas metodi ierīces montāžai, vienlaikus pilnībā ievērojot MSL mitruma jutīguma prasības. Var nodrošināt arī pielāgotus iepakojuma dizainus, lai apmierinātu dažādu iekraušanas iekārtu vajadzības.
Phoenix Contact PCB savienotāji, kas atbilst THR procesa prasībām, ir plaši izmantoti viedās ēku iekārtās, instrumentos, rūpnieciskās automatizācijas iekārtās un jaudas iekārtās, pateicoties to izcilajai uzticamībai un savietojamībai, nodrošinot pamata savienojamības atbalstu sistēmu stabilai darbībai vairākās nozarēs.
No nozares attīstības perspektīvas elektronisko iekārtu ražošana arvien vairāk koncentrējas uz ļoti automatizētiem procesiem, lai nepārtraukti uzlabotu ražošanas efektivitāti un PCB montāžas kvalitāti. Phoenix Contact turpinās optimizēt un atkārtot savus savienotāju risinājumus, lai tie atbilstu THR (transmisijas un atbildības) procesiem, paātrinot un dodot iespēju elektronisko iekārtu ražošanai.
